導語：





01新能源市場蓬勃發展，扁線電機需求激增&市場趨勢



隨著全球氣候問題加劇，新能源汽車作為實現碳中和的重要手段，市場需求持續高漲。據EVTank發布的數據顯示，2024年全球新能源汽車銷量達到1823.6萬輛，同比增長24.4%，其中，中國市場銷量占全球的70.5%。近年來，扁線電機憑借體積小、功率高、散熱性強等優勢，逐漸取代傳統圓線電機，預計于今年其市場滲透率將達90%。



面對市場需求的增加以及新能源汽車電機技術的演進中，合利士憑借多年的技術創新經驗，成功研發出數千條整線電機生產線。其中，在扁線電機制造的核心關鍵技術領域?qū)崿F(xiàn)重大突破，徹底打破進口設備的長期壟斷。并依托這些先進的智能化、數智化生產設備，為客戶構建了極具競爭力的扁線電機生產能力，以推動行業技術水平和產能效率的整體提升。



02引領扁線電機定子自動化生產線技術革新

合利士作為電機智能裝備解決方案的供應商，憑借深厚的智造積累與強大的研發實力，成功突破多項技術瓶頸，自主攻克扁線電機定子自動化量產線核心技術，該產線已順利交付至國內外知名客戶工廠并穩定運行！

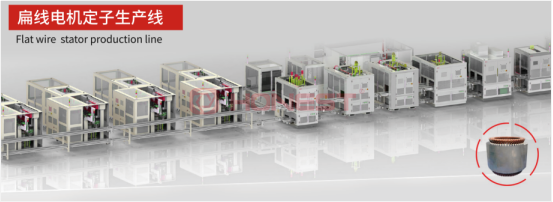

扁線電機定子生產線采用模塊化設計，支持4-12層、48-72槽的扁線定子自動化生產需求，單件生產周期（CT）可達45秒/件。整線集成智能化解決方案，實現全流程數據互聯、生產執行管理（MES）及過程監控分析等功能，有效解決傳統生產工序復雜、人工成本高、效率低、質量一致性差等問題，全面實現扁線電機定子的高效智能化生產。



03 扁線電機定子重要工序講解

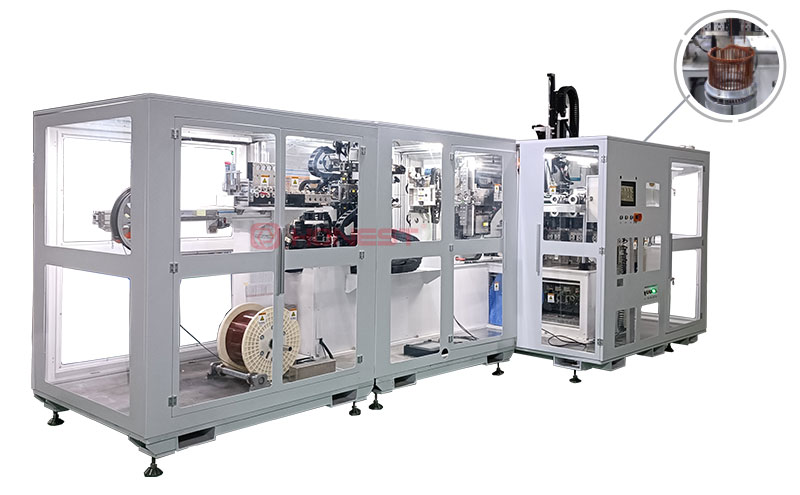

(1)萬能制線機

?實現H-pin、X-pin、Mini-pin等線型的柔性化共線生產，顯著提升生產效率并降低生產成本。

?配備36種線型模具倉，單臺制線機即可完成全系列定子線型的制作，并在5秒內快速切換2D/3D模具。

?獨特設計2D/3D一體成型技術，成型精度高達±0.05mm。并結合高速四軸機械手與伺服夾線機構，精準實現多層線入線

作業，有效解決傳統工藝中的定位不穩定和線間干涉難題。



這一創新技術不僅能滿足不同產品類型和規格的生產需求，更大幅提升了設備的通用性和生產靈活性，為行業及客戶帶來了生產效率、成本控制和產品質量的全面提升，以推動扁線電機生產模式的轉型升級。

(2)免切平扭線機

合利士憑借長期技術積累與創新研發，成功突破多項技術瓶頸，國內首創研發扁線電機定子“免切平扭線機”，并順利交付至客戶工廠。

?相較于傳統扭線設備，新型免切平扭線機采用全伺服電機驅動模式，通過精準獨立扭頭參數設計和模具結構優化，每?jī)蓪庸灿?/span>Z軸數據，滿足不同槽數和層數產品的柔性共線生產。

?扭線后整體端部平整精度可達0.5mm，從而省去切平工藝直達焊接工藝。這不僅減少了生產工序的步驟，還降低了設備成本、提高了效率和質量的穩定性。

?有效解決傳統扭線工藝中的復雜步驟，包括人工送線、扭線、切平等，實現從來料輸入到成品輸出的一體化操作。



免切平扭線機的出現，為電機制造企業提供了一個高效、低成本的解決方案，有助于提升企業的市場競爭力，推動整個行業的技術升級和成本優化。

(3)真空滴漆填充率≥95%

通過精準控制定子傾斜角度，滴漆工藝能夠快速、均勻地滲透繞組內部，確保無死角填充。結合精密泵閥流量管控與高頻加熱功能，設備在滴漆過程中實現漆料流量、壓力及溫度的動態優化，確保批量生產中每個產品均達到高槽滿率與穩定品質，真空滴漆填充率可達≥95%。

?真空滴漆機構采用精密泵閥流量管控，精確控制滴漆過程中的漆料流量和壓力，確保滴漆的均勻性和穩定性。

?采用旋轉傾斜功能使得滴漆頭能夠在0-90度內任意角度可調，極大地滿足了多角度分段滴漆工藝的需求。

?高頻加熱功能能夠在滴漆過程中及時補溫，也可單機完成滴漆和凝膠，確保漆料在最佳的溫度下流動和固化，從而實現

真空滴漆填充率可達≥95%。



隨著市場對產品質量要求的不斷提高，高填充率的滴漆工藝，有效提高了產品的絕緣性能和防護性能，延長了產品的使用壽命，同時減少了漆料的使用量，降低了生產成本，對提升整個行業的產品質量和成本競爭力具有重要意義。

合利士作為一家全球領先的電機智能裝備解決方案服務商，憑借深厚的扁線電機定子自動化組裝工藝經驗的技術積累，持續突破行業技術瓶頸，為客戶提供高效可靠的智能裝備解決方案。我們以創新驅動發展，以技術賦能制造，未來將繼續深耕扁線電機自動化裝配領域，與客戶攜手探索更先進的工藝與技術，助力提升市場競爭力，共創行業新未來！

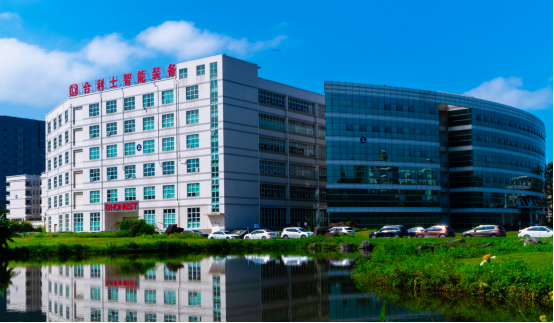

04深圳市合利士智能裝備有限公司

深圳市合利士智能裝備有限公司成立于2007年，以自主研發定制繞線機起步，連續4屆被評為國家高新技術企業、國家小巨人企業。作為全球領先的電機智能裝備解決方案供應商，合利士致力于為新能源汽車、軌道交通、汽車電動零部件、人形機器人、低空飛行器、家電及工業等領域提供數智化整體解決方案。



公司廠房建筑面積超過40,000平方米，員工500余人，其中研發人員占比35%以上。憑借強大的研發實力和創新能力，合利士先后在東莞、成都、蘇州設立分公司，并在馬來西亞、韓國、印度、越南、巴西、阿根廷、俄羅斯、美國等地設立營業部，業務覆蓋全球20余個國家和地區。已累計制造10,000臺設備，提供1,000條自動化生產線，幫助800家電機廠、電機零部件廠及汽車主機廠實現降本增效，助力客戶實現智能化、數字化轉型。
