新能源驅動電機轉子生產線

新能源驅動電機轉子生產線采用MES制造執行系統,為企業提供包括制造數據管理、生產過程控制、底層數據集成分析、上層數據集成分解等管理模塊,為企業打造一個扎實、可靠、全面、可行的制造協同管理平臺。產線主要由鐵芯上料→鐵芯插磁鋼→芯軸壓裝→轉子鎖緊鉚壓→轉子充磁→轉子激光打碼→轉子下料等工序。本項目用于組裝新能源汽車驅動電機轉子, 整線采用模塊化設計,機器人自動上下料,產線柔性高,為驅動電機的制造提供一站式解決方案。

服務熱線: 0755-21044479
設備簡介 / Introduction

設備展示 Product Display

  • 1

    電氣系統采用西門子可編程控制器1515PLC

  • 2

    機架采用方通焊接后整體機械加工,精度高、剛性好。

  • 3

    非標件采用鋼件鍍鉻、鈑金件烤漆等工藝,美觀且防腐優良。

  • 4

    標準件選用西門子伺服電機,發那科機械手等硬件,定位精度及柔性化程度高。

  • 5

    整線上料及搬運使用六軸機器人,產線柔性高。

  • 6

    整線各個工序都配備高精度視覺檢測系統

  • 三合一電驅系統.jpg

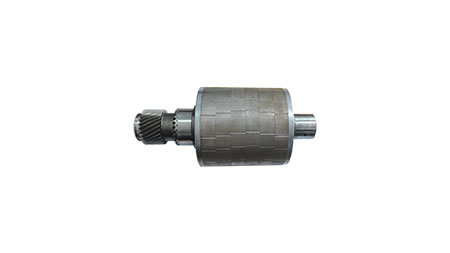

    成品圖

  • 三合一電驅系統散件.jpg

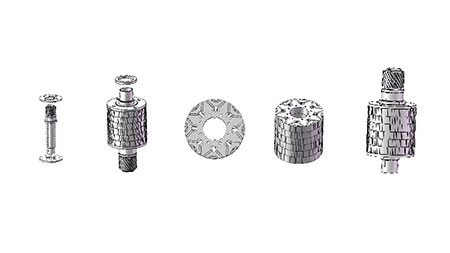

    散件圖

設備參數 Product parameter

功能

參數

生產效率

90-128S/PCS (6層/8層磁鋼轉子)

良品率

98%

稼動率

95%

氣壓

0.4-0.6Mpa

電壓

380V

功率

整線約420KW

控制方式

PLC+HMI

外觀尺寸

32600(L)*12000(W)*3500(H)mm

應用領域

新能源汽車驅動電機
